TPU柔性3D打印材料的特性解析与应用场景

    TPU（热塑性聚氨酯）是FDM3D打印领域应用最广泛的柔性材料之一。作为弹性体代表，其以卓越的弹性、减震性能、耐热性及耐化学腐蚀性著称，同时具备超强的层间结合力，显著优于PLA、PETG等刚性材料。这些独特性能使其在多领域展现出不可替代的价值。

    TPU的硬度通过肖氏硬度（A级）表征，范围覆盖0-100，数值越高材料刚性越强、柔性越弱。工业级TPU的硬度通常集中在85A-95A区间，属于柔性材料中刚性较高的品类。需特别注意其吸湿特性——TPU会从环境中吸收大量水分，建议使用干燥箱进行预处理，并通过真空密封保存以维持材料性能。

    1、典型应用场景

    TPU打印部件的弹性与柔韧性使其在特定环境中表现优异，其适用性取决于具体应用需求：

    动态工具制造：

    TPU的弹性特性使其成为制造定位工具的理想选择。例如，日产汽车公司开发了基于TPU的挡风玻璃定心仪表装置，通过调整填充密度改变部件刚度，实现汽车支柱与挡风玻璃间的高精度定位。

    功能部件限制：

    并非所有场景都适用柔性材料。日产在制造下钻定位工具时，因操作精度要求选择刚性材料，避免TPU的弯曲特性导致钻孔错位。这表明材料选择需与功能需求严格匹配。

    2、TPU打印挑战分析

    相较于PLA等刚性材料，TPU的打印工艺复杂度显著提升。常见问题包括堵塞、拉丝、挤出不足等，这些问题与打印机硬件配置（如挤出机类型、热端结构）及切片参数设置密切相关。

    关键工艺参数

    TPU打印需在切片软件中调整特殊设置：

    温度控制：需精确调节热端温度以避免材料降解；

    速度优化：降低打印速度可改善送料稳定性；

    回缩管理：回缩距离与速度的调整对防止拉丝至关重要；

    环境控制：封闭式打印机需注意热量积聚问题。

    3、常见打印问题解析

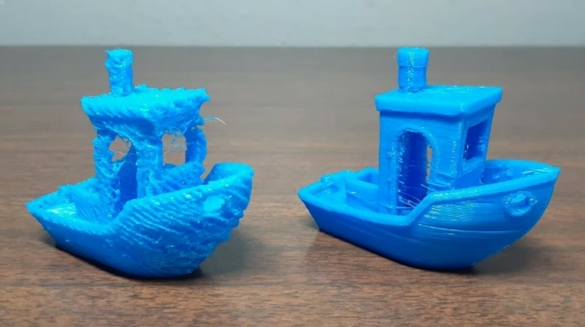

    拉丝现象

    当喷嘴在非打印移动过程中泄漏熔融材料时，打印件表面会形成细丝残留。根本原因是回缩不足，可通过增加回缩量或降低移动速度改善。Bowden架构打印机因送料路径较长，处理难度高于直接驱动架构。

    堵塞问题

    TPU的机械脆性使其比PLA更易发生堵塞，可能源于喷嘴磨损或热端积料。轻度堵塞可通过“冷拉”法清除（常温下反向抽取线材），严重堵塞则需更换喷嘴。

    挤出不足

    表现为层间间隙或喷嘴异响，主因包括线材吸湿（水蒸气蒸发形成孔隙）或送料系统压力不足。解决方案：打印前彻底干燥线材，存储时使用真空包装。

    过度挤出

    热端温度过高会导致材料流动性过剩，形成表面“痘痘”。建议以5℃为梯度逐步降低打印温度，并通过温度塔测试验证最优参数。

    4、打印移除与后处理

    部件脱模

    TPU打印件的脱模难度取决于部件刚度：柔性部件（如手机壳）可轻松从刚性打印板取下；刚性较高的部件需借助刮刀或弯曲打印板辅助脱模。

    表面处理

    TPU无需复杂后处理，但可通过专用柔性涂料实现上色需求。此类涂料需具备高弹性，确保涂层随材料弯曲而不开裂。若需清除表面残留细丝，建议使用热风枪（非普通电吹风）进行局部加热处理。

    通过系统性参数优化与工艺控制，TPU可充分发挥其弹性与耐久性优势，成为从工业定位工具到消费级柔性部件的全场景解决方案。
