聚碳酸酯PC在3D打印中的特性与应用

    聚碳酸酯（简称PC）是一种以优异抗冲击性和透明度著称的热塑性塑料，兼具轻量化与高强度特性，广泛应用于专业领域。尽管其打印难度高于PLA或PETG（需较高挤出与压板温度），但在需要热稳定性、机械性能与光学特性的复杂零件设计中，PC仍展现出独特价值。目前，PC在3D打印中主要以FDM工艺的长丝形式应用，同时存在兼容光聚合工艺的树脂类型。

    PC的生产与核心特性

    聚碳酸酯由德国拜耳公司于20世纪50年代首次专利化，通过双酚A与光气的缩聚反应合成。具体工艺中，双酚A转化为盐形式后与溶解在氯溶液中的光气反应，最终生成具备多种行业所需特性的聚合物。

    PC的标志性优势包括：高耐冲击性、耐刮擦性与耐热性（可承受110℃高温），同时兼具透明度与低密度（远低于玻璃），赋予其理想光学性能。但需注意，PC不耐化学试剂与紫外线，长期暴露于阳光下可能导致老化。此外，因可能释放双酚A颗粒，PC不适用于食品接触类应用。

    3D打印PC的关键工艺要求

    如前所述，PC在3D打印中主要以长丝形式供应，因此本文聚焦该形态的应用。打印时需注意以下要点：

    温度控制：挤出温度需在260-290℃之间（部分长丝可能需320℃），压板温度至少110℃。

    防翘曲措施：PC易发生翘曲，需确保打印平台与材料良好粘合。建议使用BuildTak涂层等附加粘合剂，并采用封闭式打印环境以稳定温度，避免变形或开裂。

    材料保存：PC长丝具有吸湿性，需存放于干燥环境中以防水分影响打印质量。

    PC在3D打印中的典型应用

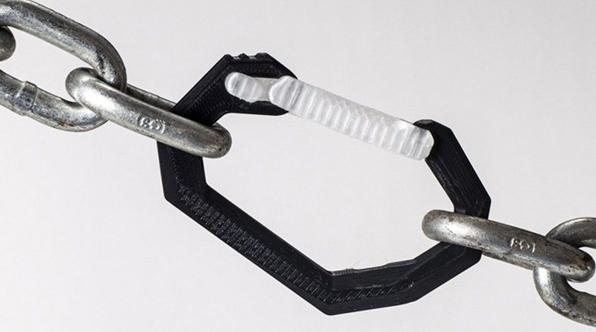

    尽管PC的打印工艺限制多于其他热塑性塑料，其在增材制造市场仍占据重要地位，尤其适用于需要耐热（最高110℃）、高抗拉强度与耐久性的场景。典型应用包括：机械零件、热成型模具、铰链、功能原型及滑轮轴承等。通过PC的独特性能，这些部件可实现传统工艺难以达到的综合性能。

    通过精准的工艺控制与材料特性利用，PC在3D打印中成功平衡了高性能需求与复杂设计实现，成为专业领域不可或缺的材料选择。
