树脂3D打印技术凭借制造高复杂度细节与光滑表面部件的能力而备受认可。立体光刻（SLA）及其衍生技术掩模立体光刻（MSLA/LCD）和数字光处理（DLP）最初因美学表现与原型制作需求兴起，现已证明树脂材料不仅具备优异外观，更能实现功能性应用。

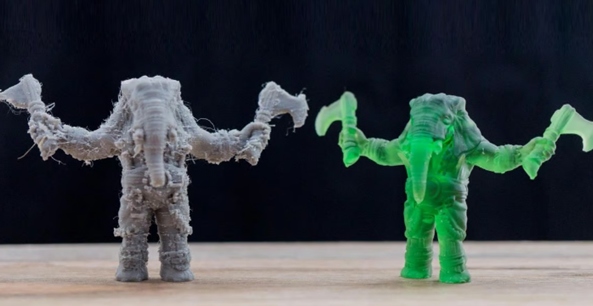

技术原理与差异
三种技术均通过光固化液态树脂逐层构建部件，但光源与投影方式存在差异：SLA采用激光追踪轮廓，精度高但速度较慢；DLP通过数字投影仪一次性投射整层图像，大幅提升效率但分辨率可能受限；LCD技术利用LCD屏幕遮挡光线，在速度与分辨率间实现平衡。
树脂强度突破
传统认知中树脂3D打印部件较脆，但新一代配方已颠覆这一观念。通过添加剂改性与分子结构设计，现代树脂的机械性能可与特种线材媲美，部分高性能树脂甚至超越传统材料。
强度维度解析
评估树脂强度需关注多维度性能：
抗拉强度：材料抵抗拉伸断裂的能力。标准树脂与PLA（40-50MPa）、部分PETG（40-60MPa）相当；坚韧树脂可达70MPa，接近ABS高端性能；高性能树脂可突破90MPa。
抗弯强度：材料抵抗弯曲变形的能力。标准树脂与PLA（50-60MPa）持平；坚韧树脂可达100MPa，超越ABS；高性能树脂可突破130MPa。
抗冲击强度：材料吸收冲击能量的能力。标准树脂较脆，但坚韧树脂可达到或超过ABS水平；高性能树脂根据配方侧重不同，部分优先保证其他性能。
抗压强度：材料抵抗挤压变形的能力。
剪切强度：材料抵抗平面内反向作用力的能力。
树脂与FDM对比
FDM部件强度受填充率、层高、线材类型影响显著，但树脂通过配方优化已实现跨越：
抗拉性能：高性能树脂＞坚韧树脂＞标准树脂，覆盖PLA至ABS高端区间。
抗弯性能：高性能树脂显著领先，坚韧树脂优于多数FDM材料。
抗冲击性能：坚韧树脂可替代ABS，标准树脂需谨慎应用。
性能影响因素
部件强度不仅取决于材料本身，还受以下因素影响：
应力集中：尖角或边缘易产生应力集中点，需通过圆角设计分散载荷。
支撑结构：临时支撑去除后可能残留应力，需优化支撑布局并后固化处理。
后期处理：
支撑移除：固化后移除支撑可避免表面损伤，建议使用专用工具。
清洗：彻底去除未固化树脂（常用异丙醇或三丙二醇单甲醚），防止性能下降。
后固化：紫外线交联反应强化聚合物链结构，需控制波长（匹配树脂要求）、时间（避免欠固化或过固化）。
设计优化策略
壁厚控制：建议1-2mm起，平衡强度与材料效率。
几何优化：避免尖角，采用圆角过渡；无支撑壁厚≥1mm，底座加圆角防翘曲。
空心设计：保留排水孔防止内部树脂滞留，壁厚≥2mm维持结构刚性。
典型应用场景
现代高强度树脂正突破传统边界，推动多领域创新：
功能原型：汽车行业使用FormlabsTough2000树脂等材料，3D打印卡扣机构、铰链等功能部件，经受实际测试验证设计。
终端部件：制造业采用树脂3D打印夹具与治具，替代传统金属工具，实现轻量化与定制化。
创意实现：珠宝设计师利用高强度树脂制作精细镂空结构，艺术微缩模型通过树脂打印提升细节表现与耐用性。
通过材料科学进步与工艺优化，树脂3D打印正从美学主导转向功能主导，为工程、医疗、文创等领域提供高性能解决方案。
标签：
上一篇：ABS塑料3D打印生产性能工艺与应用
下一篇：3D砂型打印传统砂铸工艺的应用突破
销售热线：158-1687-3821
