3D打印支撑拆除技巧：拆支撑时模型裂了？检查这2个参数

拆支撑时模型突然裂开，这是很多3D打印用户最头疼的问题。根本原因通常出在两个参数上：支撑接触面直径和支撑密度。调整好这两个参数，就能大幅降低模型开裂的概率。作为专业3D打印服务商，杰呈3D打印工厂提供高精度模型制作与支撑优化方案，帮助客户从源头解决拆支撑难题。

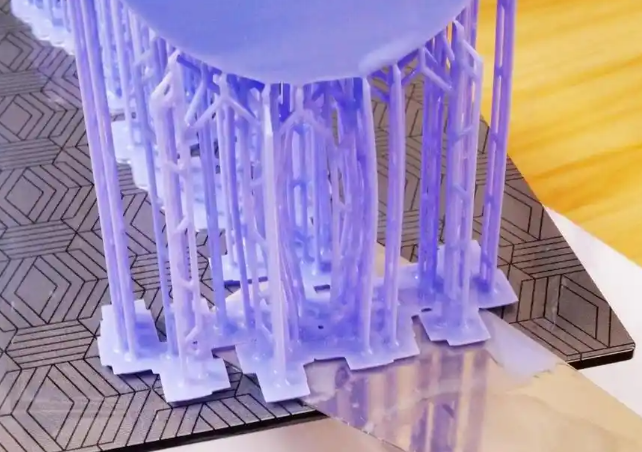

一、调小接触面直径

支撑和模型接触的那个面，直径如果太大，就像用大锤子粘住模型，拆的时候自然容易带下一块材料。我们建议把接触面直径设置在0.2到0.4毫米之间。有个做手办的客户，之前自己打印总是拆坏手指部位，送到杰呈3D打印工厂后，我们把直径从0.8毫米调到0.3毫米，他拿回去拆支撑时说基本看不到痕迹。小直径意味着接触点更细，拆的时候只需要轻轻一拧就能脱落。

二、降低支撑密度值

支撑密度不是越高越好。很多人误以为密一点更稳，结果拆的时候发现整个支撑像水泥墙一样糊在模型上。常规模型用15%到25%的支撑密度就足够了。密度太高，不仅浪费材料，还会让支撑和模型表面产生大量粘连点。我们处理过一批工业零件，原图纸支撑密度设到40%，拆一个裂一个。后来把密度降到20%，同时把支撑结构改成树状支撑，客户反馈说用指甲就能抠掉支撑残渣。

• 检查层高匹配：层高设得过厚（比如0.2毫米以上），支撑接触面会像台阶一样卡住模型。建议配合0.1到0.15毫米层高使用细支撑。
• 确认支撑类型：线状支撑比块状支撑更容易拆除。如果模型结构允许，优先选线性或树状支撑。

三、案例验证两参数

上个月有个做建筑沙盘的客户，连续三次打坏同一组廊桥模型，每次拆支撑时廊柱都会断裂。杰呈3D打印工厂的技术员检查他的文件后发现，接触面直径设了1.0毫米，支撑密度35%。我们帮他改成接触面0.25毫米、密度18%，并且把支撑顶部距离调整为0.2毫米（给拆除留出微小缝隙）。新模型打印出来后，他用平口钳夹住支撑根部轻轻一旋，整个支撑框架完整脱落，廊柱表面光滑不需要打磨。这个案例说明：参数微调就能解决大问题。

四、实用拆除小技巧

除了调参数，拆的时候也有讲究。用热风枪在支撑根部吹两秒（温度控制在50度以下），材料稍微软化后更容易分离。不要用蛮力拽，应该用斜口钳从支撑最细的部位开始剪。如果发现某个区域特别难拆，回头检查是不是接触面直径又被人改大了。杰呈3D打印工厂在交付模型时，会附赠一份该模型适用的支撑拆除指南，包括建议使用的工具和拆除顺序。需要批量打印的客户，我们也可以直接帮你去除支撑后再发货，省去你的操作麻烦。

最后提醒一句：每次改完参数后，先打一个小尺寸的测试件验证效果。不同模型对支撑的需求不一样，但控制好接触面直径和支撑密度这两个核心参数，90%的开裂问题都能避免。如果自己调试起来觉得麻烦，或者模型结构特别复杂，欢迎联系杰呈3D打印工厂，我们提供从模型优化到支撑拆除的一站式服务。

上一篇：如何避开PC材料打印缺点中最烦人的粘不住？
下一篇：SLS旧粉流动性恢复：物理再生三步法
