3D扫描逆向设计简单来说就是通过高精度设备对实物进行“拍照”采集数据，再利用专业软件重构出可编辑的三维模型，从而实现产品的精准复制或改良优化。这项技术不仅解决了无图纸零件加工的难题，更通过点云数据的获取与处理，为工业设计提供了优化创新的基础。无论是想要获得数控加工的参数化模型，还是进行产品外观的流线改进，逆向设计都是目前高效、低成本的技术路径。杰呈3D打印工厂在长期的实战中发现，逆向工程已成为企业缩短研发周期、突破技术瓶颈的关键利器。
第一、点云采集奠定精度基础

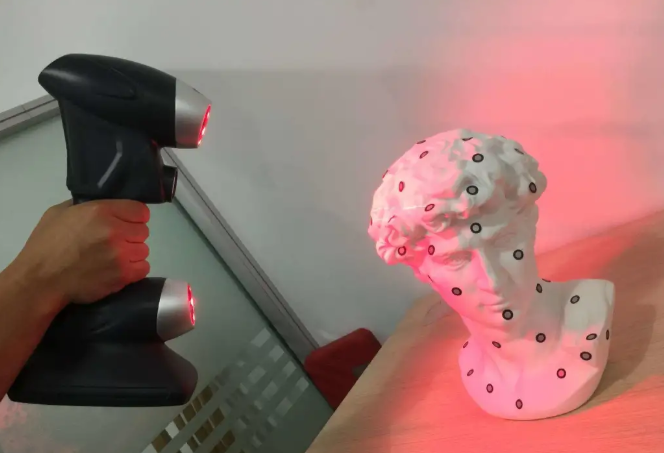

逆向设计的第一步是数据采集。我们通常使用工业级激光或结构光扫描仪对物体表面进行全方位扫描，获取数以百万计的空间坐标点，这就是点云数据。点云的密度和精度直接决定了后续模型的还原度。在这一阶段，不仅要关注物体表面的几何形状，还要捕捉细微的特征细节。只有拿到了高质量的底层数据，才能为接下来的三维重构提供坚实保障，避免因原始数据失真导致后期成品无法装配或性能受损。
第二、数据预处理实现模型净化
扫描得到的原始点云通常带有环境噪音或重叠部分，需要通过专业软件进行净化处理。我们将点云转换为三角网格面（STL数据），并进行降噪、顺滑、优化和简化。这一步非常关键，因为它直接影响到模型在三维雕刻或3D打印中的表现。处理后的数据不仅看起来更加平整光滑，而且逻辑结构更清晰。对于很多只需要进行原型展示或者简单复制的需求，处理到这一步的三角网格面数据就已经可以直接投入生产使用了。
第三、特征提取实现参数化转换
如果客户需要对产品进行改动或进行高精度的CNC加工，就必须进入特征提取阶段。我们利用UG、CATIA等专业软件，在网格面上进行面片拟合、截面创建和曲线提取。这不再是简单的几何堆砌，而是通过数学算法找回零件的原始设计意图。在这一过程中，杰呈的技术人员会根据实物磨损情况进行人工干预和修正，确保提取出的每一个特征参数都符合工程逻辑，从而为后续的创新设计和结构优化预留出灵活的编辑空间。
第四、工业级案例体现专业价值
在实际操作中，逆向设计的精度与效率往往体现在对复杂零件的处理上。以杰呈3D打印工厂处理过的一个工业涡轮叶片修复项目为例。该叶片因长期磨损导致形变且缺失原始图纸。我们通过0.02mm高精度蓝光扫描仪获取了完整的点云数据，并在预处理中剔除了表面的锈迹噪点。在逆向软件中，技术团队对叶片受力面进行了高精度拟合，并针对流体动力学表现进行了0.1mm级的微调优化。最终重构出的参数化模型不仅实现了1:1复刻，还通过结构优化使新叶片的运行效率提升了5%。这种从数据采集到优化设计的全流程闭环，正是杰呈服务价值的核心体现。
第五、延伸操作完成高精度交付
经过软件的延伸、剪切、布尔运算等一系列精细化处理，最终生成的是具备高精度和可编辑性的参数模型。这种模型可以直接用于模具设计、数控车床加工以及后续的受力分析实验。通过这四步流程，逆向设计完成了从“实物”到“数据”再到“新实物”的闭环，不仅能帮企业找回失传的图纸，更能通过点云对比检测发现生产中的误差，提升产品的综合竞争力。
逆向工程不仅仅是复制，更是对优秀设计思想的深度解析。杰呈3D打印工厂拥有多年逆向设计与增材制造相结合的经验，配备了多台高精度进口扫描设备及资深的建模工程团队。无论您是需要复杂零件的测绘、磨损件的修复，还是基于现有产品的二次开发，我们都能提供从扫描、逆向到3D打印的一站式解决方案。选择杰呈，就是选择更精准的数据支持与更高效的生产转化，让我们助力您的产品在创新之路上跑出加速度。
