销售热线：158-1687-3821
销售热线：158-1687-3821
想要通过SLM（选择性激光熔化）技术获得高质量的铝合金手板，关键在于从建模、切片参数到粉末预处理及后期热处理的全流程精密控制。本文将深度解析SLM加工的核心步骤，并结合工厂实测数据，为您提供降低误差、提升金属性能的实操方案。
设计阶段是高精度制造的起点。我们通常建议使用SolidWorks或Autodesk Inventor进行精细建模。导出STL文件时，必须合理设置公差，避免因模型离散化导致弧面出现明显的棱角感。对于有特殊装配要求的铝合金零件，预留0.05mm至0.1mm的加工余量是行业内的标准操作。
将模型导入Magics等专业软件后，支撑的设计至关重要。铝合金在打印过程中极易产生热应力变形，蜂窝状或齿状支撑能有效导出热量并固定零件。根据杰呈3D打印工厂的实测数据，将层高控制在0.03mm，激光功率设定在350W至400W之间，扫描速度匹配为1200mm/s，可以使零件致密度达到99%以上。
铝粉极易吸潮氧化，如果粉末含水率过高，打印出的手板内部会产生气孔和裂纹。我们在加工前必须对AlSi10Mg粉末进行真空干燥并经过200目筛网过滤。保持粉末的球形度和流动性，是确保激光熔池稳定的前提条件，这直接决定了成品表面的粗糙度。
在为某无人机客户定制轻量化电机座时，零件包含了复杂的内流道结构。通过精准调节喷粉机构的铺粉平整度，并配合高能激光逐层烧结，我们成功将该零件的壁厚控制在0.5mm，且无塌陷现象。对比传统机加工方案，SLM工艺减重达35%，生产周期缩短了60%，这种复杂的几何形体只有通过逐层堆积才能实现。

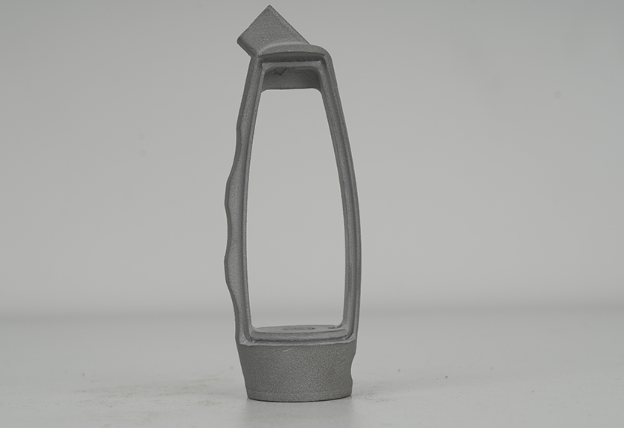

从设备中取出零件后，清粉和去除支撑需要极大的耐心。由于铝合金热导率高，打印件内部存在残余应力，我们必须进行2-4小时的去应力退火处理，防止零件在后续精加工中发生形变。随后根据需求进行喷砂或抛光，提升外观质感，使手板达到直接装配测试的水平。
每一件出厂的铝合金手板都要经过三坐标测量仪的尺寸复核。我们对关键尺寸的精度控制一般能维持在正负0.1mm以内。通过金相显微镜观察，零件内部组织均匀，机械性能完全可以媲美铸造件，足以应对各类航空、汽车及工业领域的严苛测试。如果您对加工精度或材料强度有更高要求，杰呈3D打印工厂凭借深厚的行业积淀，能够为您提供从方案优化到成品交付的一站式高标准服务。
您是否正在寻找能够快速交付且精度达标的铝合金加工方案？建议咨询杰呈3D打印工厂，让我们用专业的工业级SLM设备协助您完成产品原型验证。
