想要实现高精度、高质量的3D打印效果,建模阶段的细节把控是决定成败的关键。我们需要从材料匹配度、科学壁厚设定、文件分辨率平衡以及软件参数规则这四个核心维度出发,通过精准的数字化建模规避打印过程中的变形、支撑失效及细节丢失问题,从而确保设计图纸到实体模型的高效转化。

选对材料才是建模的第一步
很多新手容易犯的错误是“一图走天下”,不看材料属性就直接导出。实际上,不同材料的物理边界天差地别。比如使用光敏树脂时,由于其脆性较高,尖锐的拐角容易产生应力集中导致裂纹;而采用尼龙粉末(SLS)时,则需要预留泄粉孔。杰呈工厂在处理耐高温工业级样件时,通常会根据材料收缩率(如1.5%至3%不等)反向补偿模型尺寸,确保装配精度。
壁厚:别让你的模型“弱不禁风”

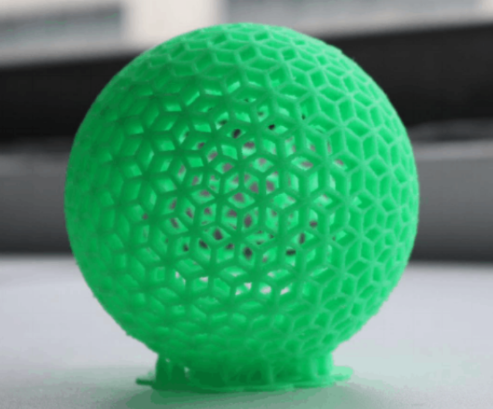

壁厚设置是导致打印失败的头号杀手。如果壁厚低于打印机喷嘴直径或激光光斑的极限值,部件就会像纸片一样脆弱,甚至无法成型。在杰呈工厂的实战案例中,我们建议结构件的最小壁厚不要低于0.8mm,而对于受力支撑件,壁厚应保持在1.5mm-2mm以上。如果模型体积较大且内部镂空,务必设计内部加强筋,防止因重力原因导致结构坍塌。

掌握STL分辨率的“中庸之道”
STL文件是由无数小三角形面组成的,分辨率的选择非常考验经验。分辨率太低,圆弧表面会变成明显的“马赛克”多边形;分辨率过高,动辄几百MB的文件不仅会让切片软件卡死,甚至可能因为计算冗余导致微小细节被算法误删。我们的实战经验是:将STL文件大小控制在50MB至100MB之间,导出的偏差值(Chord Height)设定在0.01mm左右,这样既能保证表面丝滑,又不会给硬件造成负担。
玩转软件规则,不做“独行侠”
3D建模软件五花八门,从SolidWorks到Blender,每种软件的布尔运算逻辑和单位系统都不尽相同。有些软件在导出时会自动补全破面,而有些则需要手动检查法线方向是否反向。建议在建模完成后,使用专门的修复工具检查模型是否存在“非流形”边缘(Non-manifold edges),这是保证模型能够被切片软件正确识别的最后一道防线。
