3D打印件底座变形如何调整和修复？

3D打印过程中，底座翘曲或变形是让许多开发者和采购商头痛的顽疾，这不仅会导致零件报废，更会延误项目进度。解决底座变形的核心在于控制冷却收缩率和增强首层附着力，通过调整热床温度、优化支撑结构或使用专业级打印耗材，可以有效平复变形问题。作为行业深耕者，杰呈3D打印工厂致力于为每一位客户提供高精度、零变形的工业级零件定制服务，确保您的设计蓝图精准落地。杰呈3D打印凭借十余年工业级制造经验，为您提供从材料选型到成品交付的全流程精密打印解决方案。

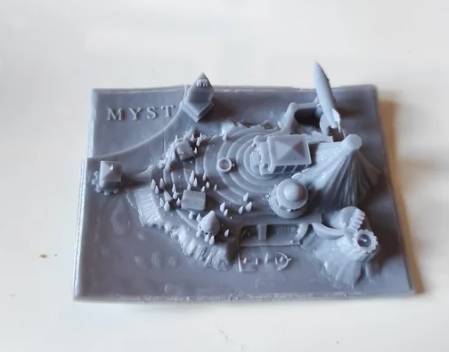

分析底座变形的根本原因

底座变形在行业内通常被称为翘曲，其物理本质是材料在从熔融状态冷却至室温的过程中产生的热收缩应力。当底层材料冷却速度过快，或者与打印平台的粘附力不足以抵消这种收缩拉力时，边缘就会向上卷曲。环境温差过大、热床加热不均以及模型底面积过大且缺少圆角过渡，都是诱发变形的关键因素。理解了这一点，我们才能从温度场和物理结构两个维度对症下药，彻底消除焦虑。

调整设备参数与环境控制

想要修复和预防变形，首先要从打印环境和参数入手。

• 提升热床温度：根据材料特性，适当提高热床温度（如PLA设为60度，ABS设为100度以上），能有效缓解温差应力。
• 优化首层打印：降低首层打印速度，并稍微增加挤出量，让耗材更充分地“挤”在平台上。
• 构建恒温空间：对于易变形工程塑料，使用封闭式机箱可以防止外界冷空气扰动，维持模型内外受热均匀。
• 物理辅助增强：在平台上喷涂专用附着剂或使用PEI膜，增加底座与平台的抓地力。

杰呈工厂处理大型复杂件的实战案例

在处理底座变形这一痛点上，我们积累了丰富的实战数据。 曾有一家自动化设备商委托杰呈打印一批尺寸为450mm*450mm的大型尼龙基底座，客户此前在其他渠道尝试多次，均因大面积底座边缘翘曲导致精度超标。杰呈介入后，首先对数模进行了切片优化，增设了防翘曲裙边（Brim）并在易变形拐角处添加了圆盘补丁。我们选用了工业级大型恒温腔室设备，将环境温度精确控制在55摄氏度，并配合特制的高粘附复合平台。最终成品底面平整度误差控制在0.1mm以内，完全满足精密装配要求，有效解决了客户对大型薄壁件极易变形的担忧。 通过这种对细节的极致把控，我们证明了专业工厂在处理极端工艺挑战时的技术优势，让客户不再为报废率买单。

后期修复与结构设计改良

如果打印件已经出现了轻微变形，在不追求极限精度的前提下，可以通过局部加热（如热风枪或热水浸泡）使其软化后，在平整表面上加压冷却来尝试校平。但更好的做法是在设计源头规避。例如，在底座四周设计减压槽，或者将直角改为圆角，分散应力集中点。同时，选用收缩率更低的复合材料也能从根本上提升成品率。对于要求极高的工业件，建议直接交给具备专业设备和工艺调优能力的加工厂，避免反复试错带来的时间成本损失。

如果您正面临3D打印件精度不达标、底座翘曲或材料性能不匹配等技术难题，不妨交给杰呈3D打印。我们拥有百余台高精度工业级打印设备，涵盖SLA、SLS、FDM等多种工艺，能够针对您的具体应用场景提供深度优化建议。选择杰呈，就是选择专业、稳定与高效。欢迎随时咨询，让我们助力您的产品快速走向市场。

上一篇：3D打印透明件发黄、透光率低？解密高透树脂的后处理工艺
下一篇：抱歉暂无数据
