PVA为何成为3D打印支撑材料的首选？

    聚乙烯醇（PVA）凭借其水溶性特性，在3D打印领域占据重要地位，尤其在FDM双挤出机工艺中作为支撑材料广泛应用。该材料允许用户自由设计复杂几何结构的零件，同时确保打印质量不受悬空或细节结构影响。本指南将深入解析PVA的材料特性、打印工艺要点及后处理流程，助力实现高效制造。

    PVA的生产与核心特性

    PVA属于可生物降解的合成聚合物，通过醋酸乙烯酯聚合后水解制得，最终以长丝形式用于3D打印。其外观呈透明至灰白色，具备优异的耐油耐脂性能。

    材料特性方面，PVA与PLA、CPE、尼龙等热塑性塑料类似，拥有良好的粘合性能、高拉伸强度（22MPa）及柔韧性（拉伸伸长率360%）。值得注意的是，其性能受湿度影响显著：水分作为增塑剂可提升材料弹性，但过度吸湿会导致脆性增加。PVA完全溶于水，且无毒无味，对环境与生物安全性较高。

    打印工艺需重点关注温度参数：熔点230℃，变性温度200℃（此时材料可能焦化并产生黑点）。此外，PVA对湿度敏感，需严格控制存储环境。

    3D打印PVA的关键工艺要求

    PVA的核心优势在于水溶性支撑结构，仅需普通水即可去除，无需复杂溶剂。但材料也存在明显局限：

    吸湿性：需存放在湿度可控环境（15-25℃，避光防尘）。若材料吸湿，需在50-80℃干燥8-12小时后再使用。

    喷嘴堵塞风险：高温下长时间静置易引发堵塞，建议不使用时冷却热端。

    打印参数：压板温度需45-60℃，挤出温度180-200℃。推荐与熔点相近的材料（如PLA或PA）配合使用。

    支撑设计：建议顶部支撑间隙设为0层以优化表面质量，因支撑最终将溶解。

    材料新鲜且干燥时，可获得最佳打印效果；若吸湿过度，打印时可能产生嘶嘶声、卷曲、孔洞或挤出不足等问题。

    PVA的后处理流程

    后处理极为简便：将打印件置于水浴中1-2小时，支撑结构即可完全溶解。水温无需特殊控制，且PVA的生物降解性允许废水直接排放。

    PVA的典型应用场景

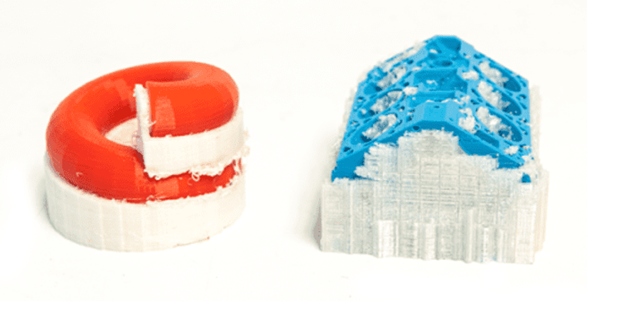

    作为可溶性支撑材料，PVA尤其适用于复杂几何零件、内腔结构、概念模型及模具的制造。其支撑功能可提升表面质量，并允许通过零件定向优化机械性能。

    艺术领域中，PVA广泛用于装饰模型制作；工业领域，FDM技术工具与原型制造也越来越多地采用可溶材料。从精密零件到艺术创作，PVA的独特性能使其成为跨行业应用的理想选择。

    通过合理控制打印参数与存储条件，PVA能有效解决复杂结构打印的支撑难题，成为3D打印工艺中不可或缺的功能材料。
