FDM3D打印表面气泡成因与解决方案介绍

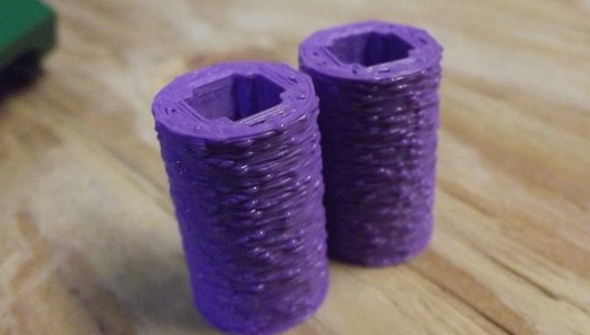

    与所有制造工艺类似，3D打印技术存在其特有的优缺点与局限性。当涉及制造复杂结构时，常会遇到各类技术障碍，例如材料过度挤压、零件翘曲或"象脚"现象。本文聚焦FDM/FFF工艺中零件表面出现的气泡或斑点问题——这些由细丝残留形成的小点或液滴，通常出现在挤出机启停移动路径附近，随着时间推移逐渐在零件表面形成污渍。

    气泡形成机制

    FDM工艺中气泡的产生涉及多因素综合作用：

    收缩效应：回缩过程中，少量细丝被拉回喷嘴内部以防止滴漏。若回缩量不足或过度、速度过慢或频率过高，均会导致材料控制失效。

    温度影响：喷嘴温度过高会降低材料粘度，引发细丝不受控流出；温度过低则可能导致流动性不足。

    速度波动：打印速度过快或频繁变化会干扰层间结合，造成表面质量下降。

    冷却缺陷：层间冷却不充分可能导致材料滑动，形成不规则堆积。

    系统性解决方案

    针对上述成因，可通过多维度参数调整实现优化：

    1.挤出系统校准

    执行E-Step校准：调整固件参数，确保挤出机精确控制每毫米细丝的挤出量。若发现实际挤出量与设定不符，可通过流量调节（控制单位时间挤出量）防止材料过剩。

    维护喷嘴状态：定期清理喷嘴内部残留物，避免因堵塞导致的挤出不均匀。

    2.回缩参数优化

    速度控制：将回缩速度提高约25%，确保细丝及时脱离喷嘴，减少材料滴落。

    距离调节：逐步调整回缩距离，过大可能导致喷嘴-细丝间隙引入空气，过小则无法有效防止滴漏。建议从默认值开始以5mm为步进微调。

    频率管理：通过切片机设置"最小回缩距离"（喷嘴移动超过该阈值才触发回缩），减少不必要的回缩动作。

    3.温湿与速度控制

    温度调控：根据材料类型调整喷嘴温度（ABS230-260℃、PETG210-250℃、PLA190-220℃），建议以5-10℃为梯度逐步降低温度。

    速度匹配：将打印速度降至5-10mm/s（可根据材料特性微调），确保层间材料充分融合。同步启用冷却风扇（以10%功率为步进增强散热），避免因冷却不足导致的材料流动失控。

    4.软件功能应用

    启用"惯性滑行"（海岸线功能）：在Cura、PrusaSlicer等切片软件中激活该功能，通过预测喷嘴内压力变化，在移动路径结束前提前停止材料挤出，有效抑制终点处的材料堆积。

    通过上述参数的系统性调整，可显著改善FDM工艺中的表面气泡问题，提升零件成型的精度与美观度。这一过程需要结合具体材料特性与设备性能进行迭代优化，最终实现高效稳定的3D打印生产。
