3D打印中最具韧性的线材类型与工艺适配指南

    制造坚固零件时，材料选择是关键决策之一。尽管打印工艺对最终效果有显著影响，但材料的特性直接决定了组件的核心性能。如何从众多选项中挑选出最适合的线材？哪些材料能提供最强的机械性能？

    首先需明确"强度"与"耐久性"的差异——这两个概念常被混淆，但本质不同。材料强度的核心定义是"在使用过程中抵抗机械应力的能力"，涵盖抗拉强度、抗变形能力及抗开裂性能等多个维度。

    强度评估方法

    衡量材料强度的指标多样，包括硬度、冲击强度、抗压强度、屈服强度、疲劳强度及弯曲强度等。其中，极限抗拉强度（UTS）是最常用的参考值之一，它表示材料在拉力作用下能承受的最大载荷而不发生断裂，单位采用兆帕（MPa，国际单位制）或磅每平方英寸（psi，英制单位）。

    本文将聚焦于熔融沉积成型（FDM）技术中常用的聚合物线材，按性能分为三类：标准材料、工程/高性能材料及复合材料。需注意的是，部分柔性材料（如TPU）虽具备高抗拉强度，但因其特性差异未纳入本次讨论。此外，打印部件的机械性能不仅取决于材料本身，还受设备精度、工艺参数及环境条件影响，文中数据仅作为材料间横向对比的参考。

    标准材料：性价比优先，性能适中

    标准材料虽非3D打印中强度最高的选项，但部分材料仍能提供可观的机械性能：

    PLA：常被视为脆性材料的代表（尤其因耐紫外线性能较弱），但其抗拉强度可达53-59MPa（约7800-8250psi），这一数值甚至超过部分所谓"坚固材料"。

    ABS：通常被认为是更坚固的选项，但实际抗拉强度为34-36MPa（约4600psi），低于PLA。不过，ABS的优势在于抗弯强度、耐久性及耐热性（玻璃化转变温度约105°C），其延展性使其更适合承受动态机械应力的部件。

    PETG：结合了PLA与ABS的优点，抗拉强度达38-44MPa（5511-6380psi），抗弯强度更高（75-59MPa），强度超过ABS但刚度低于PLA。其易打印特性使其成为平衡性能与加工难度的理想选择。

    工程与高性能材料：工业级强度

    技术材料专为高强度工业应用设计，部分高性能聚合物（HPP）的强度甚至可替代金属：

    聚碳酸酯（PC）：技术材料中的强度代表，抗拉强度达60-70MPa，兼具优异的抗冲击性与耐热性（热变形温度约135°C）。但因其高柔韧性，打印过程中易发生翘曲或变形，加工难度较大。

    尼龙（聚酰胺）：强度取决于具体类型（PA6、PA11、PA12）。PA6的断裂强度范围为50-90MPa（7250-13100psi），适用于高机械强度需求场景；PA11与PA12则更易打印，其中PA12因综合性能优异被称为"全能型"材料，PA11以柔韧性见长。三者均具备高抗冲击性、耐磨性及耐热性（热变形温度约150-170°C）。

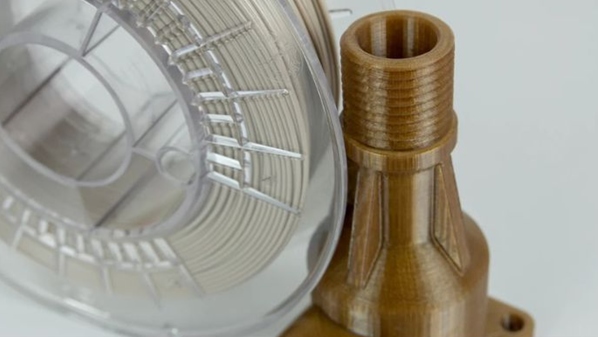

    PEEK（聚醚醚酮）：高性能聚合物的标杆，抗拉强度达90-100MPa（13053-14504psi），丝材形式下甚至可达110MPa（15954psi），强度超越部分金属合金。除机械性能外，其耐化学性、耐热性（热变形温度约260°C）及生物相容性使其成为航空航天、医疗等严苛领域的首选。

    PEKK（聚醚酮酮）：与PEEK同属PAEK家族，机械性能相近（如Lynxter线材的断裂强度达105MPa，弯曲强度95MPa）。其优势在于结晶速度较慢，层间附着力更优，各方向抗拉强度更均衡，同时具备与PEEK相当的耐化学性、耐热性及抗弯性能。

    ULTEM（PEI）：高性能聚合物中的另一代表，抗拉强度依具体型号而异。例如，ULTEM9085的强度约70MPa（10153psi），部分高端型号可达110MPa。其耐热性突出（长期使用温度达180°C），兼具高抗冲击性与优异的强度/重量比，但加工难度大且成本高昂，多用于工业领域。

    复合材料：聚合物的性能升级

    复合材料通过添加纤维增强体提升机械性能，常见纤维类型包括：

    碳纤维（CF）：复合纤维中强度最高、成本最贵的选项。纯碳纤维的抗拉强度约4137MPa（600,000psi），虽复合材料线材无法完全达到此值，但碳纤维的加入通常可使材料强度提升约40%，同时提高刚度与耐热性。

    玻璃纤维：FDM中最常用的复合材料之一，可显著改善打印件的机械性能、柔韧性及耐损伤能力。纯玻璃纤维的断裂强度约3450MPa（500,380psi），实际增强效果取决于纤维密度与基体聚合物的结合方式。

    通过上述分类与数据对比，可清晰看出不同材料在强度、加工性及应用场景中的差异，为特定需求下的线材选择提供依据。
