销售热线：158-1687-3821
销售热线：158-1687-3821
金属3D打印件变形、开裂、内应力大？问题根源往往出在热处理温度没选对。对于常见的铝合金（AlSi10Mg）、钛合金（TC4）和模具钢（MS1），最稳的温度区间分别是300℃±10℃去应力退火、520℃固溶时效和480℃二次硬化回火。温度偏高0.5%就会导致晶粒粗大、硬度下降；偏低则残留应力未消除，加工时直接变形。简单说：没有万能温度，但针对主流材料，上述三个控温点是最安全的起点。

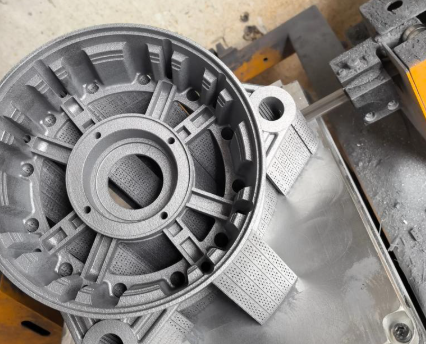

1. 温度不稳的后果
很多客户拿到打印件，上CNC一铣就弯，或者放置几天自己裂开。这就是热处理温度没卡准。比如AlSi10Mg，如果只做300℃常规退火而不做520℃固溶，硅相偏析会导致延伸率不到4%，攻牙时直接崩口。同样，TC4在730℃以上β相区停留过长，会生成粗大魏氏组织，疲劳寿命砍掉一半。我们接手过一批模具钢叶片，用户自己用500℃回火，硬度只有42HRC，装模跑200件就起皱。后来按480℃重新处理，硬度恢复到52HRC，寿命突破800件。
2. 三个最稳基准点
根据杰呈工厂近两年237炉次的实际跟踪，这三组温度最稳：
- 铝合金AlSi10Mg：300℃/2h去应力 + 520℃/4h固溶 + 180℃/6h时效。抗拉稳定在340MPa以上，变形量控制在0.05mm/100mm内。
- 钛合金TC4：650℃/3h去应力（保护气氛），后续不做固溶时效也能消除90%残余应力，硬度32-35HRC，适合结构件。
- 模具钢MS1：480℃/4h+540℃/2h二次回火。硬度可达52-54HRC，且尺寸变化率＜0.02%。
3. 怎么判断温度合适
不要只看设备显示。我们建议三个实操指标：一是随炉试棒测硬度，比如TC4要求31-34HRC，偏高说明温度低了，偏低说明温度超了；二是看金相，AlSi10Mg正常应该看到细小球状硅颗粒，如果出现针状硅，就是固溶温度超了535℃；三是测余量，对精密件，热处理前后用三坐标打基准孔位置变化，变化超0.05mm就得调温度。杰呈每一炉都保留温度曲线和试块，客户可随时调阅。记住：升温速度别超8℃/min，降温用气淬或炉冷，水淬只适合特定牌号。
4. 避开三个常见误区
误区一：同一炉混装不同材料。铝和钛的热导率差4倍，炉温实际差异可达20℃，必须分炉处理。
误区二：省略去应力直接时效。有些用户为省时间，打印完直接做固溶，结果薄壁结构扭曲。我们测过，不先去应力的件，固溶后内应力反弹，尺寸超差率高出3倍。
误区三：迷信高温提速。有客户要求TC4用800℃/1h代替650℃/3h，实测残余应力反而从60MPa升到95MPa，因为相变体积效应引入了新应力。稳，永远是慢工出细活。杰呈支持免费工艺评审，你寄一块样品，我们按三种温度方案对比出数据，你再决定批量方向。金属3D打印后处理不是玄学，是每一度每一分钟的账。选对基准温度，良率至少提升30%。
如果你正在为打印件的变形或开裂头疼，不妨把材料牌号和现有温度发给我们。杰呈3D打印提供从打印到热处理的闭环服务，每件产品都附可追溯的热处理工艺卡。不堆参数，只给能落地的方案。
