销售热线：158-1687-3821
销售热线：158-1687-3821

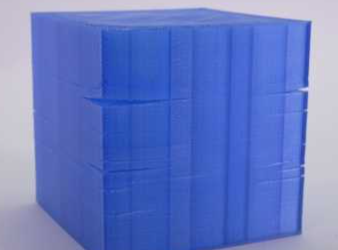

3D打印时，不同材料断层概率差异显著，这背后藏着材料特性、打印参数、设备状态三大“隐形推手”。以常见材料为例，PLA在210℃下打印流畅，但ABS需220-240℃高温才能避免层间分离；PC材料因收缩率高，若无恒温仓支撑，打印到模型中部时易因温度骤降出现裂层。这些差异提醒我们：断层概率从不是“一刀切”，而是材料与工艺的精密博弈。
不同材料的“脾气”直接决定断层风险。PLA作为易熔材料，对温度波动容忍度高，断层概率相对较低；而ABS因熔点高、冷却快，若温度设置不当，层间粘合不良易引发断层。更特殊的是PC材料，其收缩率大，打印高度超过2cm后，若缺失平台余温支撑，拐角处会因冷却收缩产生裂层。因此，选择材料时需“量体裁衣”，收缩率大的材料优先选带恒温仓的打印机，从源头降低断层风险。
参数设置是断层的“可变开关”。层高与喷嘴直径的匹配至关重要——若喷嘴直径0.4mm，层高设为0.5mm，材料叠加时会产生缝隙，导致断层。建议层高比喷嘴直径小20%以上，如0.4mm喷嘴配0.3mm层高。温度设置同样讲究：PLA需210℃左右，ABS需220-240℃，温度不足则材料流动性差，层间粘合弱。此外，打印速度过快、填充密度不合理也会加剧断层，需根据材料特性微调参数，找到“黄金平衡点”。
设备状态直接影响断层概率。喷头堵塞是常见问题，材料杂质或碳化残留会阻塞出丝口，导致出丝不均。解决方法是用220℃加热喷头，挤出残留物，或用内六角扳手疏通。喉管磨损也不容忽视——长期使用后，铁氟龙管可能变短变形，耗材渗入缝隙引发断层，需用3mm电钻清理并更换新管。Z轴松动、挤出机齿轮磨损等问题也会导致局部断层，需定期检查并紧固螺丝、清理卡槽，确保设备处于最佳状态。
解决断层需“对症下药”。遇到PC材料裂层，可换用带恒温仓的打印机，或调整打印平台温度，维持前2cm高度后的温度稳定。若中途断料，先检查喷头是否堵塞、挤出机齿轮是否磨损，再排查料盘是否卡死——劣质材料缠料工艺差，易导致料盘卡料，需定期监控材料状态。总之，断层问题大多可通过“调整参数+维护设备+选择适配材料”三步解决，无需过度焦虑，只需耐心排查，就能让打印作品“无缝衔接”。
