关于3D打印陶瓷技术的材料创新与跨领域应用介绍

    3D打印陶瓷技术的核心原理是通过逐层堆积工艺将数字模型转化为实体结构，其工艺体系主要划分为光固化、粉末床熔融和粘合剂喷射三大技术类别。光固化技术（SLA/DLP）以光敏树脂为基体，利用紫外光逐层固化含陶瓷颗粒的浆料，形成高精度坯体。

    粉末床熔融技术（SLS/SLM）通过激光或电子束直接烧结陶瓷粉末，适用于制造高密度耐高温部件。该工艺对粉末的流动性、粒径分布（通常需控制在10-50μm区间）及热稳定性提出极高要求。粘合剂喷射技术则通过逐层喷射粘结剂固化陶瓷粉末，其优势在于打印速度快（每小时可达数厘米高度）、成本低，尤其适合多孔陶瓷或梯度材料的制备。

    材料体系的多样性与创新

    3D打印陶瓷材料已形成四大核心体系：

    氧化物陶瓷：以氧化铝（Al₂O₃）、氧化锆（ZrO₂）为代表，凭借高硬度（氧化锆维氏硬度≥1200）和耐腐蚀性，应用于航空发动机燃烧室（耐温达1600℃）及牙科种植体领域。

    氮化物与碳化物陶瓷：如氮化硅（Si₃N₄）和碳化硅（SiC），其断裂韧性可达6-8MPa·m¹/²，用于核反应堆屏蔽件和火箭喷嘴制造。

    生物陶瓷：羟基磷灰石（HA）和磷酸三钙（TCP）通过仿生多孔结构（孔隙率70-90%）促进骨细胞长入，已实现个性化颅骨修复体的临床转化。

    复合陶瓷：如碳纳米管增强氧化铝复合材料，抗弯强度提升40%，应用于超高频电子器件制造。

    全流程工艺解析

    浆料制备：需平衡固含量（通常50-60vol%）与流变性。以磷酸二氢铝溶胶为分散介质，添加纳米陶瓷粉体（粒径<100nm）和光引发剂（如LAP），通过真空搅拌消除气泡，确保浆料在25℃下的粘度稳定在2000-5000mPa·s。

    成型阶段：光固化设备的XY轴精度达1-5μm，层厚控制在25-100μm。例如，托托科技织雀系列设备支持多材料打印，最小料池体积仅15ml，可实现微米级电路基板制造。

    后处理工艺：脱脂阶段需在500-800℃缓慢升温（1-5℃/min）以去除有机物；烧结阶段采用两步法——先在1400℃预烧消除孔隙，再于1600℃终烧实现致密化（密度≥99%）。

    表面改性：通过等离子喷涂在氧化铝表面形成Al₂O₃-TiO₂涂层，耐磨损寿命提升3倍。

    跨领域应用突破

    生物医疗：多孔羟基磷灰石支架实现骨缺损修复，孔隙连通性超过85%，抗压强度达到15MPa；氧化锆义齿通过口内扫描建模，咬合面精度误差控制在50μm以内。

    航空航天：SLM成型的SiC/SiC复合材料涡轮叶片，比传统镍基合金减重60%，耐温提升300℃。

    电子器件：光固化制备的氧化铝基板介电常数9.2@1MHz，用于5G毫米波滤波器，尺寸公差±0.1mm。

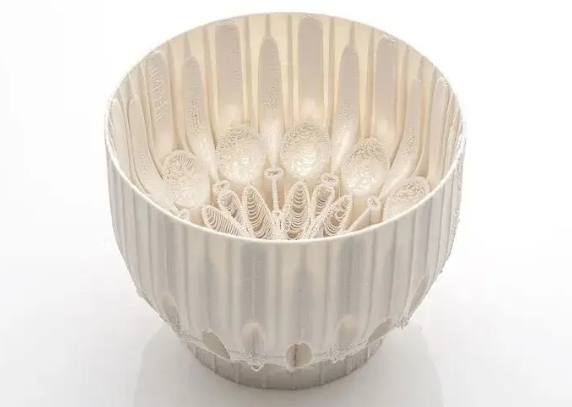

    建筑艺术：粘合剂喷射成型的镂空陶瓷幕墙单元，抗风压性能达3.5kPa，同时实现30%的透光率。

    能源环保：梯度孔隙SiC过滤器（孔径50-500μm）使柴油机颗粒物捕集效率达99.7%。

    技术瓶颈与未来方向

    当前主要挑战包括：

    收缩率控制：烧结收缩率差异导致变形，如氧化锆的线收缩达15-20%，需通过拓扑优化算法补偿。

    多材料兼容性：陶瓷-金属界面易产生热应力裂纹，需开发梯度烧结工艺。

    设备成本：工业级SLM设备价格超200万美元，限制中小企业应用。

    未来发展趋势聚焦：

    智能化制造：AI驱动的自适应打印系统可实时调整激光功率（±5%）、扫描速度（100-2000mm/s），将废品率从15%降至3%以下。

    绿色工艺：水基粘结剂体系使有机挥发物排放减少80%，低温烧结（<1300℃）技术节能40%。

    跨尺度制造：纳米压印与3D打印结合，实现10nm级陶瓷微结构，用于量子器件制造。

    3D打印陶瓷技术正突破传统制造的物理边界，从分子级的浆料设计到宏观结构创新，推动着材料科学向“设计即制造”的范式转变。随着多学科交叉（如AI、纳米技术）的深化，该技术有望在未来十年内使定制化陶瓷部件的成本降低50%，开启从微电子到深空探测的全新应用维度。
