PLA3D打印件从基础修整到高级表面处理工艺有哪些

    作为应用最广泛的FDM3D打印材料，聚乳酸（PLA）的后处理技术对提升成品质量至关重要。尽管其材料特性限制了丙酮平滑等传统方法的应用，但通过多种工艺组合仍可实现高光洁度表面效果。本文系统梳理PLA打印件的后处理技术路径，涵盖机械修整、物理改性、化学增强等维度。

    一、多余材料去除

    1.工艺刀修整

    3D打印件常残留支撑结构或毛刺，需进行精准去除。工艺刀（如X-Acto刀）是基础工具，推荐选用11号标准刀片实现多功能切割。操作时需遵循安全规范：刀刃远离身体，控制切割力度，沿打印件边缘轻推刀片，避免过度施压导致材料损伤。若无专用工艺刀，单刃剃须刀片可作临时替代，但需严格注意操作安全。

    2.旋转工具加工

    Dremel等旋转多功能工具适用于复杂区域处理。其高速旋转特性（非扭矩输出）要求操作时优先调节转速而非施加压力，避免局部过热导致塑料熔融或产生裂纹。可选配打磨附件，但需注意PLA材质硬度较低，过度打磨可能破坏表面结构。

    二、打磨工艺

    1.工具选择与操作

    大面积打磨：使用打磨块配合砂纸，确保受力均匀

    细节处理：选用廉价硬纸板指甲锉（不同粒度适配不同场景）

    自由形态：松散砂纸配合圆周运动，顺应层纹方向优化表面

    2.粒度进阶与湿打磨

    采用分级打磨策略：初始用400目砂纸快速去除层纹，逐步过渡至4000目高目数砂纸实现镜面效果。湿打磨工艺通过定期润湿砂纸，减少材料去除量并提升表面光洁度，特别适用于终末精细处理阶段。

    三、热熔处理

    1.热风枪改性

    利用PLA的热塑性特性，通过热风枪（设置最低温档）对表面进行可控熔融。操作时需配合转盘实现均匀加热，避免局部过热导致变形。需注意普通吹风机温度不足（通常＜60℃），无法达到PLA玻璃化转变温度，改性效果有限。

    四、表面涂层增强

    1.底漆填充

    底漆可渗透层间缝隙，形成平滑过渡层。操作流程为：底漆涂覆→干燥→砂纸轻磨，循环往复直至获得理想表面。底漆层相较于PLA本体更柔软，打磨阻力更低，但需预留干燥时间，且最终需覆盖清漆提升耐久性。

    2.环氧树脂涂覆

    双组分环氧树脂通过混合后涂覆，可填补较大尺寸缺陷。需严格控制涂覆厚度，避免固化后产生应力裂纹。环氧树脂的强填充能力使其适用于修复明显层纹或孔隙，但操作复杂度高于底漆工艺。

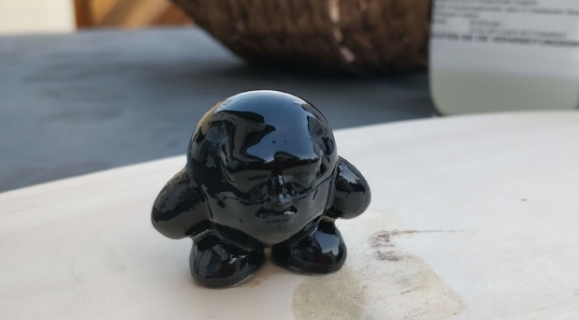

    五、化学平滑技术

    1.专用材料体系

    针对PLA的化学平滑需求，Polymaker开发Polysmooth材料（PVB基），需配合Polysher设备使用。该系统通过雾化异丙醇与打印件表面反应，选择性软化顶层材料，实现类似ABS丙酮平滑的效果，但需严格遵循设备操作规范。

    通过上述工艺组合，可系统提升PLA打印件的表面质量与功能性能。从基础修整到高级表面处理，每种方法均有其适用场景与技术要点，需根据具体需求选择优化路径。
