3D打印高性能陶瓷让半导体行业制造效率提升

    从智能手机到自动驾驶，从加密货币到人工智能，各领域对高性能微芯片的需求正呈现爆发式增长。然而，原材料短缺、贸易摩擦及全球地缘政治紧张局势，正从多维度挤压半导体产业链的稳定性。为规避供应链风险，半导体制造商纷纷寻求安全的生产基地，但工厂迁移带来的交货周期延长与交付压力，使得行业迫切需要创新解决方案。如何同时应对效率提升与地缘政治挑战？3D打印高性能陶瓷技术或将成为破局关键。

    在半导体制造领域，快速、精准且经济的生产模式至关重要。当前政治环境变化加剧了交付压力与成本波动，要求新技术不仅要创造显著附加值、提升生产效率，还需具备应对地缘政治风险的灵活性。这正是3D打印技术的核心优势：设备可快速部署至新生产基地，通过规模化3D打印农场实现多机并行生产，保障组件与备件的即时供应。此外，按需生产模式大幅削减仓储与空间成本，为半导体企业在复杂环境下稳定产能提供支撑。

    LithozLCM技术：从医疗到半导体的跨界突破

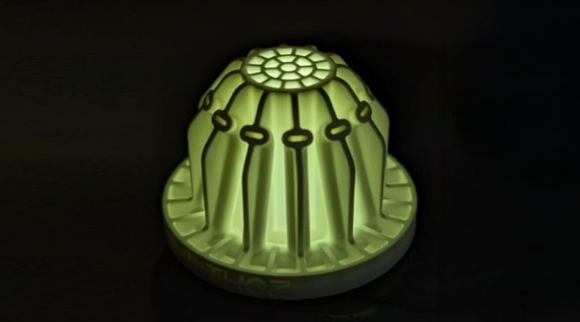

    奥地利增材制造企业Lithoz已率先洞察到陶瓷3D打印在半导体行业的价值。该公司专注的LCM（光固化陶瓷成型）技术此前已在医疗与航空航天领域验证其精密制造能力，而其在半导体行业的应用潜力更为显著。通过LCM工艺，可实现以往无法完成的复杂结构设计，例如气体分配与冷却组件中的高精度通道——这些部件需具备光滑表面与无接缝结构，传统工艺难以兼顾精度与集成度。LCM技术允许在单一组件中集成多重功能，结合DfAM（面向增材制造的设计）理念，不仅减轻部件重量，更显著提升经济性。得益于工艺的稳定性，该技术已具备可靠批量生产能力。

    高性能陶瓷：突破硅基材料局限

    半导体行业虽以硅晶圆为基础，但硅材料的固有缺陷限制了其应用边界：高温下易丧失半导体特性，且电子迁移率较低导致开关速度受限。相比之下，特定工程陶瓷可完美弥补这些不足。例如：

    氮化铝（AlN）：兼具高机械稳定性与热稳定性，其优异的导热性与热膨胀匹配性，使其成为高性能应用的理想选择；

    氧化铝（Al₂O₃）：以电绝缘性与耐化学腐蚀性著称，适用于极端或腐蚀性环境；

    氮化硅（Si₃N₄）：具备超高耐用性，可耐受化学品与高温环境。

    Lithoz通过LCM技术提供上述陶瓷材料的3D打印解决方案，并与半导体企业合作开发功能部件。典型应用包括气体补偿装置、原子层沉积（ALD）环、加热/冷却板及气体分配喷嘴等。以下案例可直观展现其技术价值。

    案例解析：ALD环的精密制造与效能提升

    AluminaSystems与PlaswayTechnologies联合利用LCM技术，为半导体制造设备设计并生产了ALD环。在原子层沉积工艺中，该部件需确保工艺气体在晶圆表面均匀分布，以实现单原子层级的薄膜沉积。通过集成传感器，ALD环可实时反馈并微调工艺参数，显著提升蚀刻与涂层工序的效率。

    具体生产中，LithozCeraFabS320打印机在单次构建中可打印20个LithaLox氧化铝环段，随后将六个环段组装为直径380毫米的完整环。这一模式使单次打印任务可产出超过三个完整环的组件。相较于传统工艺，3D打印陶瓷环不仅优化了气流分布，更使两家企业的生产力提升300%，设备正常运行时间延长1-9个月，同时降低了制造成本。
