销售热线：158-1687-3821
销售热线：158-1687-3821
全国服务热线 158-1687-3821
产品介绍
JCSC-6500是一种具备精确和耐久特性的类ABS的立体光造型树脂。它被用于固态激光的光固化成型法。JCSC-6500可应用于于汽车，医疗，消费电子等工业领域的母模，概念模型，一般部件，功能性部件的制作。用JCSC-6500树脂制造的部件的耐久性长达6.5个月以上。
典型特点
中等粘度的液态树脂，确保其更容易涂层以及清洗部件和机器
在潮湿环境中具有更好的强度及尺寸保持特性
只需要极小的部件修饰
更长的实际使用期限
典型优点
能够建造精确和高韧性的部件并提高了部件的尺寸稳定性
对于真空铸造部件的高质量控制

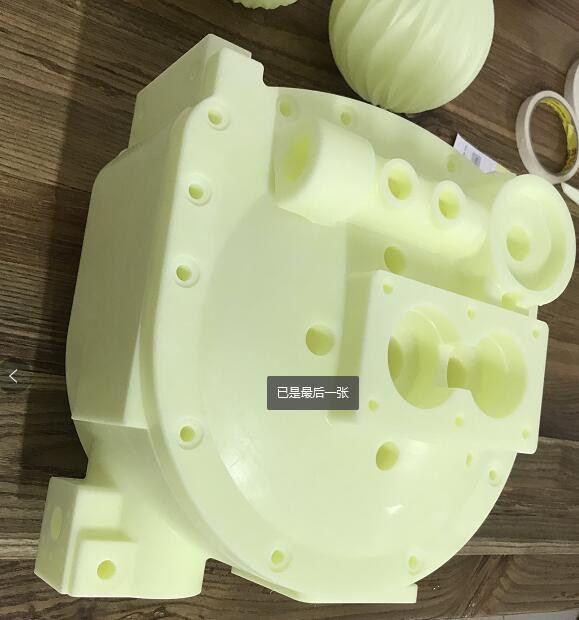

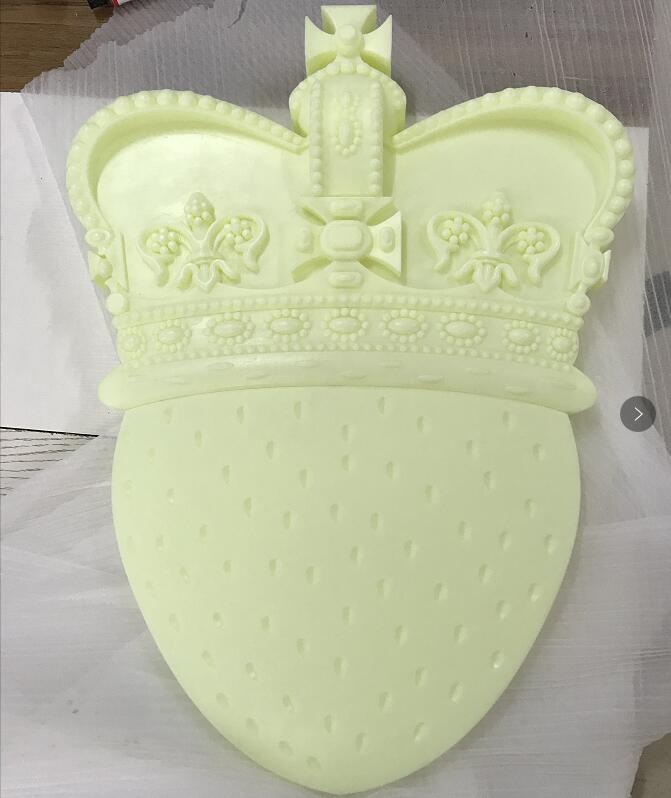

固化后淡黄的颜色更加接近于ABS
MEASUREMENT测试项目 | TEST METHOD 测试方法 | VALUE 数值 |
90-minute UV post-cure 90分钟紫外固化 | ||
Hardness 硬度, Shore D | ASTM D 2240 | 78~90 |
Flexural modulus 弯曲模量, Mpa | ASTM D 790 | 2,685-2,775 |
Flexural strength 弯曲强度, Mpa | ASTM D 790 | 71- 78 |
Tensile modulus 拉伸模量, MPa | ASTM D 638 | 2,611-2,765 |
Tensile strength 拉伸强度, MPa | ASTM D 638 | 45-58 |
Elongation at break 断裂延长率 | ASTM D 638 | 13 -22% |
Poisson`s Ratio泊松比 | ASTM D 638 | 0.40-0.45 |
Impact strength notched Izod, J/m 缺口冲击强度 | ASTM D 256 | 25 - 40 |
Heat deflection temperature, ℃ 热变形温度 | ASTM D 648 @66PSI
| 55~69
|
Glass transition,Tg 玻璃化转变温度，℃ | DMA，E”peak | 60~79 |
Coefficient of thermal expension,热膨胀系数, /℃ | TMA(T | 85~99*E-6 |
Density 密度, g/cm3 | 1.12~1.18 | |
Dielectric Constant介电常数 60 Hz | ASTM D 150-98
| 4.1~5.1
|
Dielectric Constant介电常数 1 kHz | ASTM D 150-98
| 3.4~4.2
|
Dielectric Constant介电常数 1 MHz | ASTM D 150-98
| 3.1~4.1
|
Dielectric Strength绝缘强度 kV/mm | ASTM D 1549-97a
| 12.7~16.9 |
